Нижегородский музей паровозов - это музей под открытым небом, который находится в поселке Сортировочный, ныне входящем в Нижний Новгород. Что попасть в это музей надо с московского шоссе свернуть сразу после магазина Карусель направо (если едете с московской стороны) и все время ехать по главной дороге до ЖД станции Горький-Сортировочный. Музей располагается прям около станции. Всего в экспозиции музея находится 15 паровозов производства СССР, России, Германии, Швеции.
Паровоз Ь^ВН-9773. Промышленный паровозы данной серии строились на Невском судостроительном заводе в Петербурге в начале 1900-х годов. Конструкционная скорость паровоза - 40 км/ч, мощность - 300 л.с., КПД - 4%. По типу конструкции локомотив относится к танк-паровозам, т.е. паровозам без тендера - запас топлива (нефти) хранится на самом локомотиве. Паровоз обладал седлообразным баком с запасом воды 7м³, бак для нефти размещался над водяным баком. Локомотивы этой серии производились для Закавказской, Николаевской и Привислинской железной дороги, также несколько экземпляров было выпущено для внутренних нужд Невского завода.

На и немного поподробнее и побольше фактов про каждый паровоз под катом

Паровоз Э-1112. Разработан Луганским паровозостроительным заводом в 1910 году. В дальнейшем паровозы строились на Харьковском, Коломенском, Брянском и Сормовском заводах до 1957 года.
Эта серия паровозов является самой массовой в мире - всего, включая различные модификации, было построено около 11 тысяч локомотивов.
Конструкционная скорость данного паровоза - 55 км/ч. Максимальная мощность - 1500 л.с. КПД - 8% Паровозы серии Э являлись одними из самых мощных и самых массовых паровозов созданных в начале XX века. Проект грузового паровоза, пройдя комиссию, в феврале 1911 года поступил на рассмотрение Инженерного совета министерства путей сообщения. В последствии, 29 октября 1911 года был утвержден рабочий проект паровоза и, начиная с 1912 года, было налажено их серийное производство.

Паровоз Э^М720-07. Модернизированная серия Э, строившаяся в 1931-1935 гг Луганским, Харьковским, Брянским и Сормовским заводами. Всего произведено 2694 локомотива.
Для увеличения силы тяги было повышено давление пара в котле с одновременным повышением прочности котла и усилением некоторых частей движущего механизма.
Конструкционная скорость паровоза - 65 км/ч. Максимальная мощность - 1800 л.с. КПД - 7%.
Локомотив отличался увеличенной силой тяги за счет увеличения давления пара в котле, для чего потребовалось усиление швов котла и некоторых частей движущего механизма. Как следствие, доработки повлекли за собой увеличение общей массы, из-за чего пришлось вносить ряд конструктивных изменений. Локомотивы стали строить без водоочистителя и питательного колпака, а также с меньшим количеством дымогарных труб (151 против 157 у паровозов серии Э^у). Но активное использование сварки в паровозостроении позволило уменьшить вес паровоза с 85 до 75 тонн и вернуть на место изъятые агрегаты.

Паровоз Э^Р761-96. Серия Э^М, реконструированная. За счет удлиннения топки мощность локомотива увеличена на 10%. Паровозы этой серии строились отечественными заводами в 1930-х годах и в годы Великой Отечественной, а после войны производство было налажено в Румынии (завод Решица), Польше (завод Цегельского), Чехословакии (завод ЧКД) и Венгрии (завод МАВАГ). Музейный экспонат родом из Румынии о чем свидетельствует его заводская табличка. Последний паровоз серии был изготовлен в 1956 году на венгерском заводе МАВАГ. Также, небольшое количество паровозов этой серии было выпущено во время Великой Отечественной Войны Коломенским машиностроительным заводом.
Конструкционная скорость паровоза - 65 км/ч. Максимальная мощность - 2000 л.с. КПД - 7,2%.

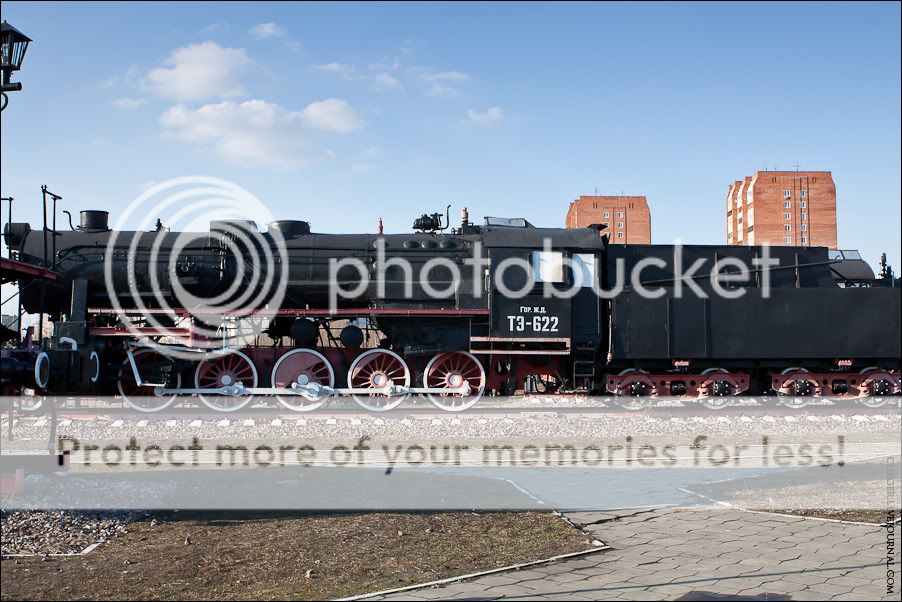

Паровоз ТЭ-622. Название серии ТЭ расшифровывается как трофейные, аналогичные по характеристикам отечественной серии Э.
Паровозы под оригинальным именем BR52 производились в фашистской Германии и оккупированных ею странах Европы. Всего было построено свыше 6 тысяч локомотивов, 2200 из них поступили на железные дороги СССР как трофеи или в счет репараций.
На железных дорогах западной части СССР паровозы ТЭ активно эксплуатировались вплоть до середины 1970-х годов, после чего большая часть была передана промышленным предприятиям. Во время эксплуатации в СССР паровозы серии ТЭ вызывали у советских железнодорожников весьма положительные отзывы. В качестве основного недостатка отмечалось падение мощности при использовании низкосортного отечественного угля. В обиходе паровозы серии ТЭ называли "Тэшками" или "Фрау".
Конструкционная скорость паровоза - 80 км/ч. Максимальная мощность - 1500 л.с. КПД - 7,5%

Паровоз ТЭ-622. Деталь

Локомотивы серии П36, наверное самые красивые, среди отечественных паровозов. Данная серия была сопоставима с паровозами серии ИС, но имели меньшую нагрузку от осей на рельсы (18тс), благодаря чему было возможно использовать эти локомотивы на большинстве железных дорог страны. Успешные испытания и опытная эксплуатация первого паровоза типа 2-4-2 обусловили заказ опытной партии в 1953 году на Коломенском машиностроительном заводе.

Эксплуатационные испытания паровозов проходили на Московско-Курской и Красноярской железных дорогах. Во второй половине 1954 году Коломенский завод выпустил установочную партию паровозов включивших в себя небольшие конструктивные доработки по сравнению с опытными образцами. В конце 1954 года паровоз серии П36 был принят к серийному производству. Паровозы этой серии направлялись для работы с дальними пассажирскими поездами на главные линии Красноярской, Калининской, Белорусской, Сталинской, Октябрьской, Куйбышевской и Северной железных дорог. С начала 70-х годов эти паровозы постепенно стали заменяться электровозами и тепловозами. 1974г считается последним годом работы паровозов серии П36.
Паровоз П36-0071. Пассажирский паровоз разработки и производства Коломенского завода (251 локомотив, 1950-1956 гг).
Последний паровоз этой серии стал одновременно последним паровозом, построенным в СССР. Сейчас он находится в музее Санкт-Петербурга.
Дольше всех паровозы этой серии проработали на Забайкальской железной дороге. Здесь они были выведены из эксплуатации в 1974 году.
Конструкционная скорость - 125 км/ч. Максимальная мощность - 3000 л.с. КПД - 8,2%.

Photobucket

Некоторые паровозы сильно исписаны, что неудивительно, так как музей открыт круглосуточно и ни кем не охраняется

Паровоз Э^У684-52. Усиленный ("У") вариант серии Э, производившийся с 1926 по 1931 гг Коломенским, Луганским, Харьковским, Брянским и Сормовским заводами. Всего построено 2475 паровозов.
Конструкционная скорость паровоза - 65 км/ч. Максимальная мощность - 1500 л.с. КПД - 7%

Паровозы в ряд

Паровоз 9П-18430. Еще один массовый маневровый и промышленный танк-паровоз. Строился уже в СССР с 1935 по 1957 годы. Всего произведено свыше 3 тысяч машин.
Конструкционная скорость данного паровоза - 25 км/ч. Максимальная мощность - 320 л.с.
По состоянию на 2007 год в музеях или в качестве паровозов-памятников сохранилось 34 паровоза данной серии.

Паровозы серии 9П улучшенной конструкции выпускались Коломенским заводом с 1939 по 1941г. и Муромским паровозостроительным заводом им. Ф.Э.Дзержинского с 1945 по 1955г. Паровозы работали на путях многих производственных предприятия страны и хорошо себя зарекомендовали.

Маневровый танк-паровоз этой серии сразу был принят к серийному производству не смотря на ряд недостатков.
Позже, в 1939 году, когда в программу Коломенского машиностроительного завода вновь было включено строительство этих паровозов, конструкторы завода пересмотрели чертежи устранив недостатки.

Для уменьшения давления на рельсы, в 1948 году было принято решение разработать на базе серии Л. После длительных испытаний, в 1952 году первый паровоз, разработанный на Ворошиловградском паровозостроительном заводе им.Октябрьской революции, получив обозначение ОР18-01 поступил на железную дорогу. Несмотря на схожие с серией Л параметры агрегатов серия ОР представляла собой новый, более современный тип локомотива с существенными конструктивными отличиями ряда узлов и своими тягово-теплотехническими характеристиками. На паровозе был установлен другой водоподогреватель, а колесные пары были усилены. Во время испытания паровоз показал увеличение мощности на 24% по сравнению с паровозами серии Л. В течении 1953 года паровоз ОР18-01 проходил эксплуатационные испытания на участке Люблино-Серпухов Московско-Курско-Донбасской железной дороги. В 1954 году Ворошиловградский завод построил установочную партию из 5 машин (номера 0005-0010) в процессе создания которой серия получила новое обозначение ЛВ – Паровоз построенный на основе серии Л по чертежам Ворошиловградского завода.
Паровоз ЛВ-0225. Грузовой паровоз производства Ворошиловградского завода на базе серии Л. Строились с 1952 по 1956 год. Всего 522 локомотива.
Выпускавшийся в Китае до середины 1990-х годов паровоз серии QJ имел много общего с советскими ЛВ.
Конструкционная скорость - 90 км/ч. Максимальная мощность - 2420 л.с. КПД - 8%.

После русско-японской войны, с целью улучшения работы железных дорог, было решено поднять скорость и вес пассажирских поездов. В следствии повышения цен на нефть, многие дороги были вынуждены переводить пассажирские паровозы на угольное отопление, зачастую используя уголь низкого качества. В 1908 году конструкторами Сормовского завода было выдвинуто предложение о создании паровоза с угольным отоплением, который бы отвечал требованиям того времени. Так как Сормовский завод не имел опыта проектировки и постройки собственных локомотивов, на изыскания ушло довольно много времени. В конце-концов был выбран и в 1911 году изготовлен первый образец серии С.

За основу был взят паровоз серии С^в типа 1-3-1 как наиболее полно отвечающего производственным возможностям заводов. При проектировании нового локомотива в конструкцию было внесено ряд изменений по сравнению с паровозом серии С^в. Была увеличена топка и длина дымовой коробки, возросло число жаровых труб (с 24 до 32) при одновременном уменьшении дымогарных (со 170 до 135), установлен новый перегреватель системы Чусова, также было увеличено давление в котле и изменена система подвески рессоры. Новому паровозу типа 1-3-1, разработанному на Коломенском машиностроительном заводе была присвоена серия С^у – “усиленный”. Первые паровозы этой серии были построены в 1924 году, но началом их выпуска считают 1925г.

Завод “Красное Сормово” им. А.А.Жданова получил задание приступить к строительству пассажирских паровозов. Было решено возобновить постройку паровозов 1-3-1 серии С^у, показавших хорошие качества в эксплуатации. В 1947 году завод выпустил первый паровоз серия С^у. Основным различием нового выпуска, по сравнению с серией довоенной постройки стало сокращение дымогарных труб со 135 до 98 при одновременном увеличении жаровых труб с 32 до 40. Колесная база и размеры отдельных деталей остались без изменений. В процессе выпуска серия С^у завод вносил небольшие изменения в конструкцию паровоза.

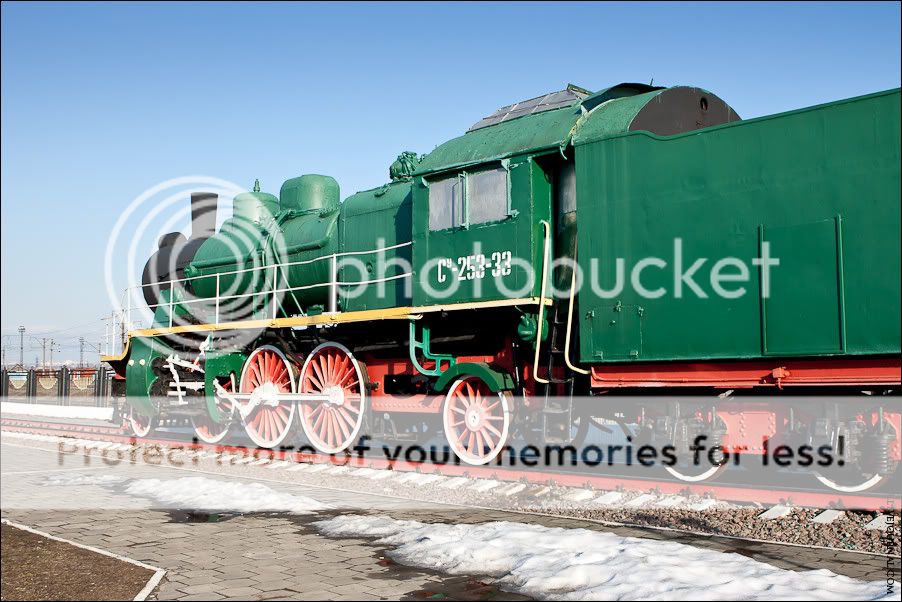

Паровоз С^У253-33. Пассажирские паровозы серии С^У производились в СССР с 1924 по 1940 гг. Проект паровоза разработан Ленинградским заводом "Красный путиловец".
Музейный паровоз построен непосредственно в городе Горьком (раньше так назывался Нижний Новгород) заводом "Красное Сормово", выпускавшим такие локомотивы с 1947 по 1951 гг (всего 411 паровозов).
Конструкционная скорость - 115 км/ч. Максимальная мощность - 1500 л.с. КПД - 7,8%. Паровоз пассажирский, поэтому акцент сделан на скорость, а не на силу тяги и сцепной вес

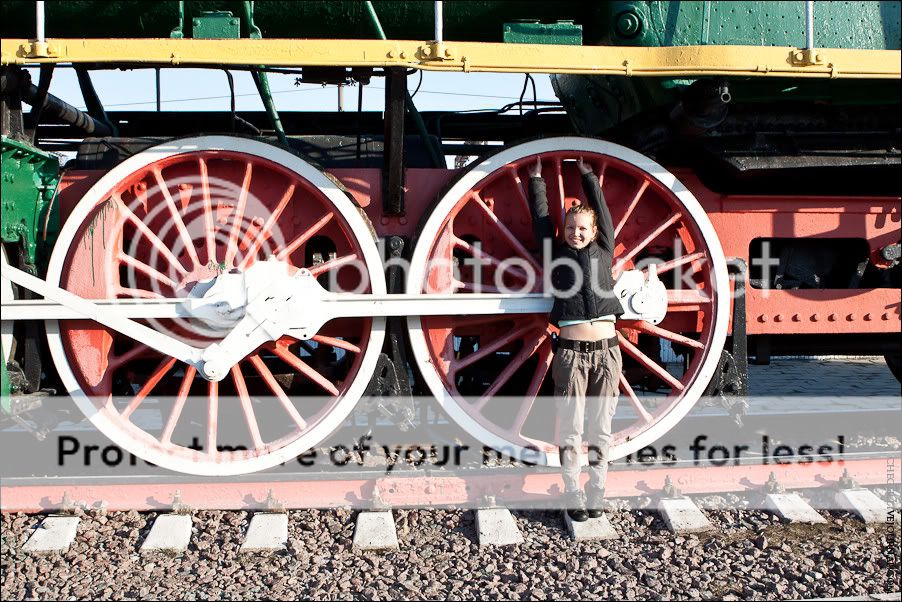

Реальный размер колес

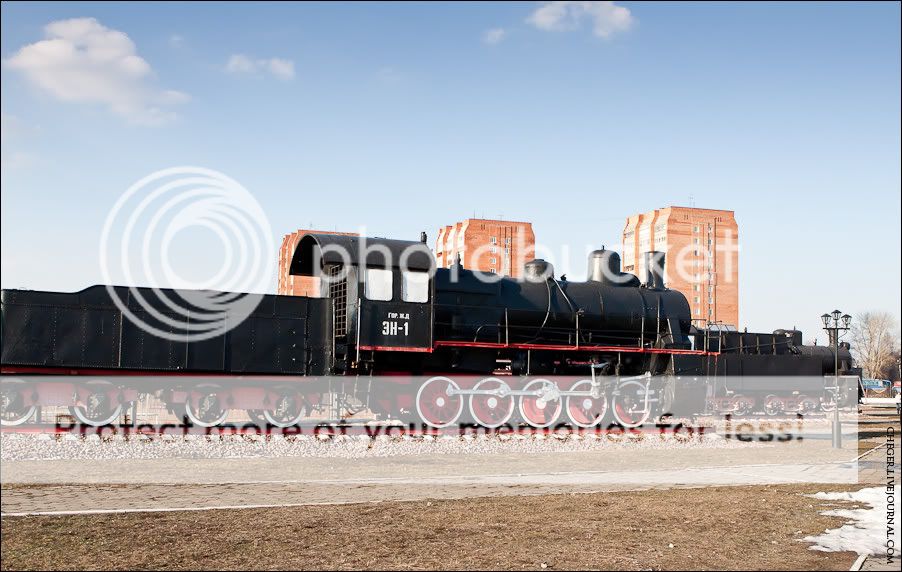

Паровоз Э^Н-1. Модификация серии Э, выпускавшаяся Невском судостроительным заводом Петрограда с 1916 по 1920 гг. Всего построено 63 паровоза.
Во время войны 1914-1918гг. и в послевоенный период состояние металлургической промышленности резко ухудшилось, а после 1917 года вообще стало крайне плачевным. Ввиду отсутствие металла для ремонта существующих паровозов и невозможность увеличения локомотивного парка, к 1920 году руководство страны принято решение заказать большую партию грузовых паровозов за рубежом. Изначально планировалось заказать 1000 паровозов в Швеции, часть из которых должна была быть выполнена на базе шведских паровозов серии R, а другие по типу, более соответствующему эксплуатационным условиям отечественных железных дорог. Но в итоге решили заказать паровозы серии Э по чертежам Луганского завода.

В Швеции заказали 500 локомотивов, и, одновременно, в Германии еще было заказано 700 локомотивов. Первые паровозы были построены в точной соответствии с чертежами Луганского завода, но позже начали вноситься небольшие изменения, с учетом накопленного опыта и особенностей эксплуатации.
